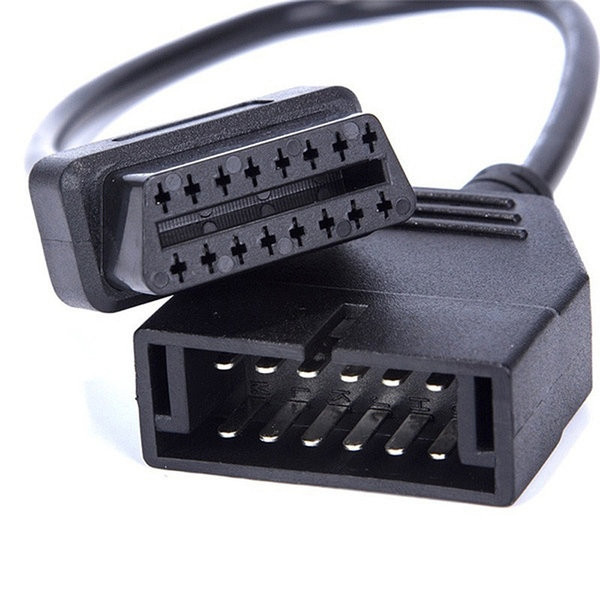

Даний адаптер призначений для підключення різних сучасних діагностичних сканерів з OBD2 роз'ємом до автомобілів, які мають 12-ти контактний роз'єм GM12, серед яких Daewoo, ЗАЗ, ВАЗ (до 2004 року випуску).
Терморегулятори 12-контактного роз'єму для діагностики Daewoo, Lanos, Sens, ЗАЗ, ВАЗ:
В залежності від моделі автомобіля деякі контакти можуть не використовуватися, або мати інші функції.
Розпіновка 16-контактного трапецієподібного роз'єму OBD2:
1 - визначається виробником;
2 - шина J1850;
3 - визначається виробником;
4 - заземлення шасі;
5 - сигнальне заземлення;
6 - CAN (прямий) J2284;
7 - ISO 9141 - 2 (К - лінія);
8 і 9 - визначається виробником;
10 - шина J1850;
11, 12, 13 - визначаються виробником;
14 - CAN (інвестований) J2284;
15 - ISO 9141 - 2 (L - лінія);
16 - напруга акумулятора.
Характеристики:
- підключення до автомобіля GM12: 12-піновий роз'єм (розпіновка на фото);
- підключення до діагностичного сканера: 16-піновий роз'єм;
- довжина кабелю: 10.5 см;
- довжина перехідника (разом з роз'ємами): 23 см;
- вага: 72 г;
- колір: чорний.
