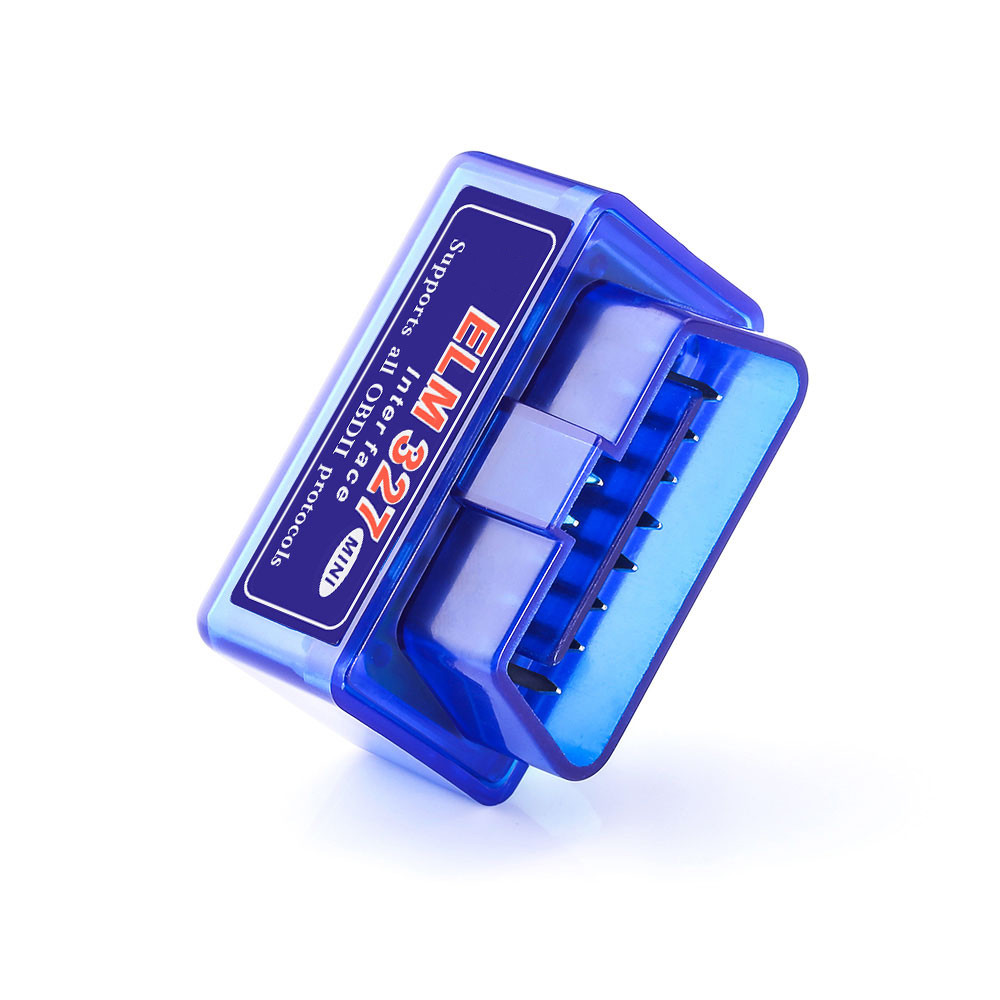

Автосканер ELM327

OBD (On-Board Diagnostic) позначає діагностику та контроль основних вузлів автотранспортного засобу (шасі, двигуна та деяких допоміжних пристроїв). Для проведення самостійної перевірки систем найчастіше використовують діагностичний адаптер ELM327 – компактний прилад, який передає дані про роботу авто в режимі реального часу. Все, що необхідно для використання ЕЛМ - це ПК, що працює на ОС Windows, телефон або планшет на Андройд або iOS. Якщо говорити про те, як користуватися ELM327, то впоратися з підключенням девайсу зможе навіть автовласник, без досвіду.

Однак, перш ніж приступити до експлуатації пристрою, необхідно уточнити сумісність сканера для діагностики з вашим автомобілем.

З якими автомобілями сумісний сканер?
Щоб визначити, який автосканер підходить для особистого авто, достатньо визначити протоколи обміну даними. Для цього необхідно поглянути на колодку OBD-2 та уточнити, які контакти на ній присутні:

Наявність контакту 7 (K-Line) свідчить, що з діагностики використовується протокол ISO 9141-2. Такі діагностичні роз'єми використовуються в автомобілях азіатського та європейського виробництва.
Висновки: 4, 5, 7, 15 та 16 свідчать про протокол ISO14230-4KWP2000, який зазвичай використовується на машинах Daewoo, KIA, Hyundai, Subaru STi та на деяких моделях Mercedes.

У всіх описаних вище випадках можна сміливо скористатися сканером ELM327. Крім цього, він безперешкодно працюватиме з протоколами:

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.
Як правило, автосканер ELM327 без проблем встановлюється та підключається на будь-який автомобіль.

Як підключити на Android
Для підключення сканера ELM327 використовується спеціальне гніздо, яке розташоване під кермовим колодкою автомобіля (в салоні).

Корисно! Якщо сканер встановлюється на ВАЗ то, швидше за все, потрібно буде скористатися перехідником.
